Home / Aplicaciones / Pistas deportivas / Gradas deportivas

Gradas deportivas

El sistema de cubierta autoportante INCO70.4 Curvado permite la cubrición de una o varias gradas con marquesina curvada de una manera sencilla y estética. Es la solución idónea para este tipo de pistas polideportivas dadas sus dimensiones (entre 10m y 13m).
Se puede suministrar distintos colores disponibles en stock o cualquier color de la carta RAL bajo consulta. El plazo de ejecución es rápido y dependiendo de la accesibilidad puede estar instalada en una semana.
Se trata de una cubierta que no exige mantenimiento y que tiene una alta durabilidad (dependiendo del material puede llegar hasta 30 años de garantía).

Ventajas de una pista de pádel cubierta:

  • Evita el sol directo en las horas centrales del día.
  • Permite su utilización en días lluviosos.
  • Protege al público y el mobiliario exterior.
  • Evita que el rocío de la mañana humedezca las gradas.
  • Permite cubrir pasillos laterales o perimetrales.

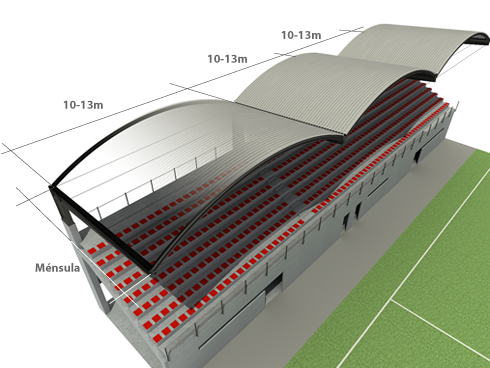

Sistema constructivo - Cubierta de Gradas en Estadios Deportivos
  1. Estructura principal
  2. Tirantes horizontales
  3. Perfil curvado autoportante
Sistema constructivo - Cubierta de Gradas en Estadios Deportivos
Sistema constructivo - Cubierta de Gradas en Estadios Deportivos

Información relacionada

El sistema de cubierta curvada autoportante permite cubrir gradas de pistas deportivas de hasta 13 metros de anchura y cualquier profundidad. Además, este sistema tiene múltiples aplicaciones, como marquesinas para la cubrición de distintos espacios deportivos, tales como pistas de tenis, baloncesto o fútbol.

Con esta tipología de cubierta, se consigue proteger al público de las gradas, independientemente de la meteorología, con un diseño innovador y generando un espacio cubierto de calidad.

  1. La estructura principal, formada por pórticos separados entre 6-22 m, es responsable de soportar las acciones principales de la cubierta, garantizando su integridad y estabilidad.
  2. Tirantes horizontales y estabilizadores, soportan las reacciones horizontales que transmite el arco a la estructura limitando los desplazamientos de las vigas y soportes.
  3. El perfil curvado autoportante constituye el cerramiento de la cubierta y se coloca y fija sobre la estructura principal. Este elemento soporta las cargas que actúan sobre la cubierta, cumpliendo con las exigencias mecánicas correspondientes.
  • Industrial: Naves y centros de producción
  • Centro Logístico: Almacenes y centros de distribución
  • Comercial: Marquesinas, oficinas y superficies comerciales
  • Infraestructura: Estaciones y aeropuertos
  • Público: Escuelas, mercados y hospitales
  • Deportivo: Gradas, pistas deportivas y pabellones
  • Agrícola: Establos, granjas y cobertizos
  • Embalaje y transporte: Los perfiles de cubierta curvada se agrupan en paquetes flejados de 10-25 chapas, con longitud máxima según el tipo de perfil y peso máximo de 1.500 kg. Cada paquete incluye una etiqueta de identificación con detalles del producto fabricado, pedido y destino. El transporte se realiza preferentemente en plataforma abierta.
  • Recepción y descarga: Antes de la descarga, se verifica que el material coincida con la geometría y espesor especificados en el proyecto. La descarga se efectúa con los medios de elevación adecuados, y preferiblemente directamente en la zona de instalación, para minimizar los movimientos en obra.
  • Almacenamiento y protección: En la obra, los paquetes se almacenan en zona cubierta y ventilada sobre durmientes de madera inclinados y se protegen de la humedad con lonas transpirables. No se apilan más de tres alturas de paquetes y no se colocan otros materiales sobre ellos.
  • Instalación sobre la estructura: Los paquetes se colocan sobre el terreno, próximos a la zona de montaje y orientados en el sentido de instalación. Las chapas se elevan individualmente desde el terreno hasta su posición en la cubierta.

Productos destacados

  • Economía y resistencia
  • Autoportante hasta 13 m
  • Espesores: 0,60 – 1,20 mm
  • Hasta 1.500 m² / transporte
  • Eficiente y rígido
  • Autoportante hasta 18 m
  • Espesores: 0,60 mm – 1,50 mm
  • Hasta 1.500 m² / transporte
  • Resistencia excepcional
  • Autoportante hasta 22 m
  • Espesores: 0,60 – 1,50 mm
  • Hasta 1.200 m² / transporte
