INCO 30.5 Cintré

cubierta
  • Couverture cintrée pas autoportante
  • Largeur utile: 1.050 mm
  • Huateur de nervures: 30 mm
  • Séparation entre nervures: 210 mm

Couverture

Géométrie

Le profil INCO 30.5 Cintré est utilisé comme profil de revêtement cintré pour les couvertures cintrées autoportantes simples ou multicouches d’entrepôts industriels, de centres commerciaux, d’installations sportives et d’autres bâtiments. Ce profil est une option économique et résistante pour les différentes solutions de toiture courbe non autoportante, avec supports intermédiaires, offrant une largeur utile de 1.050 mm, une hauteur de nervure de 30 mm et un espacement entre nervures de 210 mm.

Il est disponible en acier galvanisé et dans une variété de couleurs prélaquées. De plus, pour les applications intérieures nécessitant une absorption acoustique améliorée, il peut être fabriqué en acier micro-perforé.

  • Industriel : hangars, entrepôts, usines et centres de production
  • Logistique : entrepôts et centres de distribution
  • Commercial : auvents et centres commerciaux
  • Public : écoles, marchés et hôpitaux

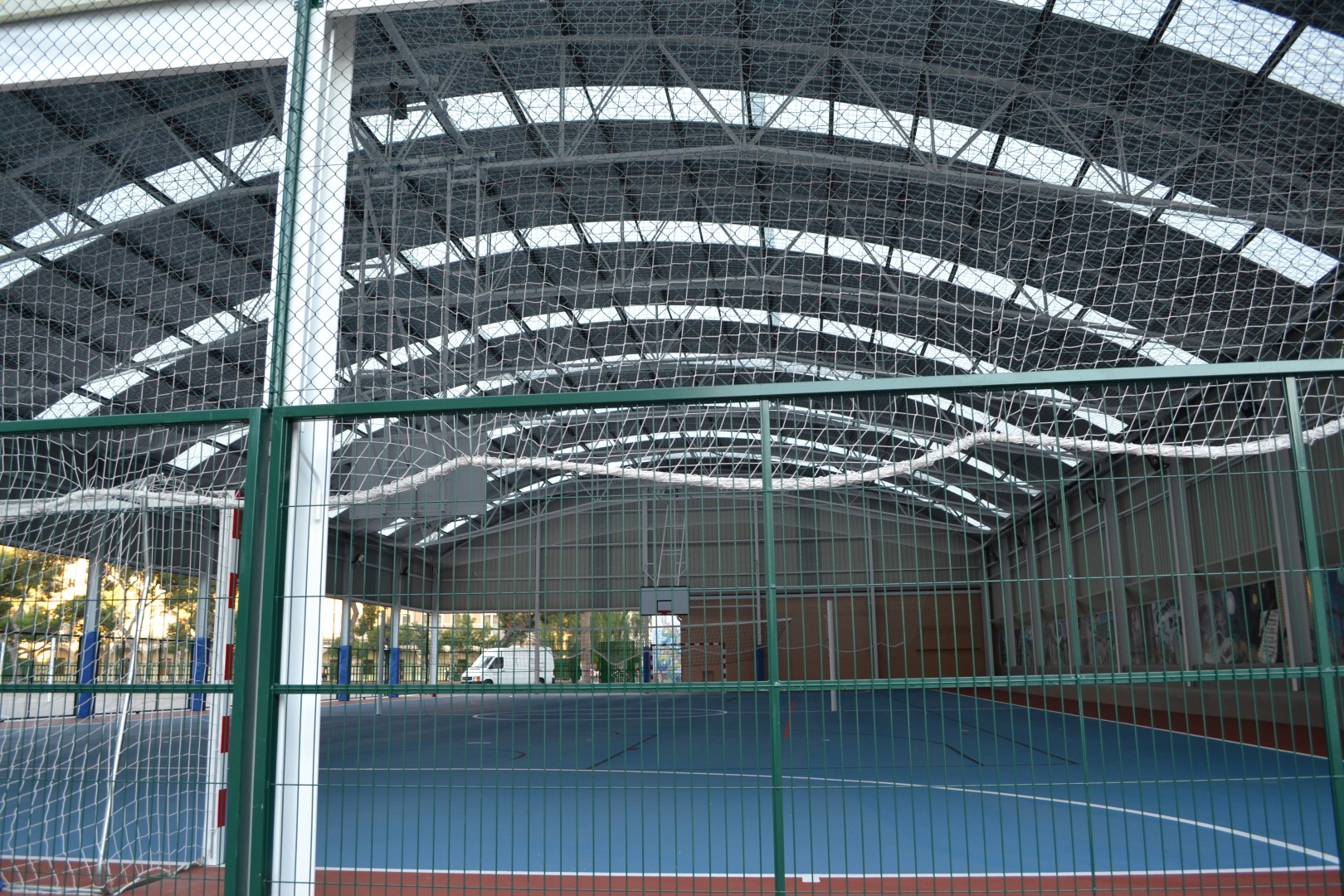

  • Sports : gradins, terrains de sport et pavillons omnisport
  • Agricole : écuries, fermes et hangars
  • Longueur de fabrication minimum/maximum : 2/8 m
  • Épaisseurs: 0,60 | 0,70 | 0,75 | 0,80 | 1,00 | 1,20 mm
  • Commande minimum: 250 m²
  • Poids du colis: 1.500 – 2.000 kg
  • Couleur: Blanc RAL 9003. Autres sur demande
  • Acier galvanisé (Z) et Magnelis (ZM)
  • Acier laqué standard (15 – 25 microns)
  • Acier laqué hautes prestations (35 – 200 microns)
  • Perforé pour solutions acoustiques
