Cubierta Curvada Autoportante para el pabellón Puerto de Sagunto (Valencia) - España

Cubierta Curvada Autoportante para el pabellón Puerto de Sagunto (Valencia) – España

Tipo de edificio: Instalaciones deportivas y multiuso

País: España

Provincia: Valencia/València

Lugar: Puerto de Sagunto

Año de construcción: 2023

Cantidad: 4000 m2

Obra: Pabellón Puerto de Sagunto

Sistemas relacionados:

Productos relacionados:

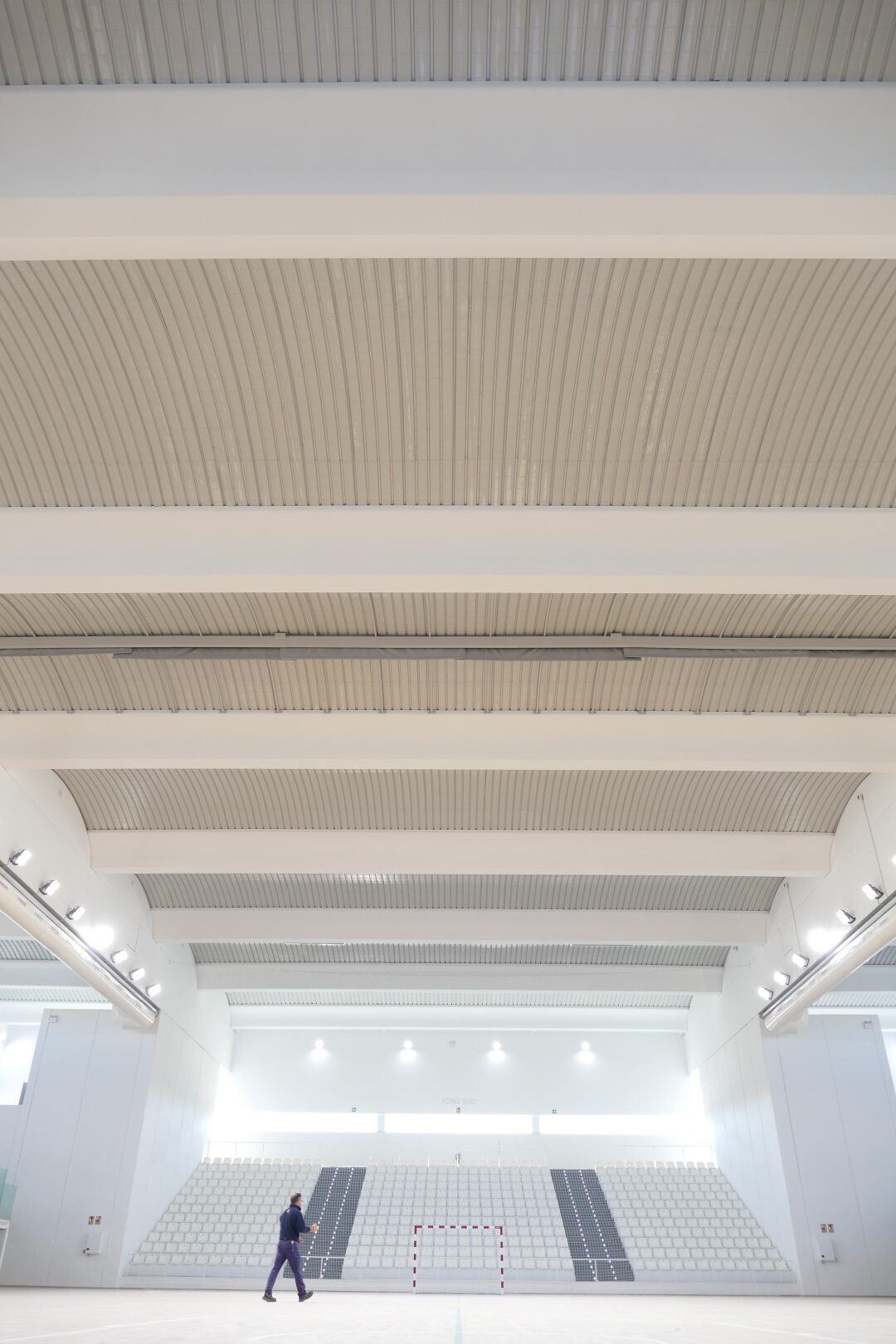

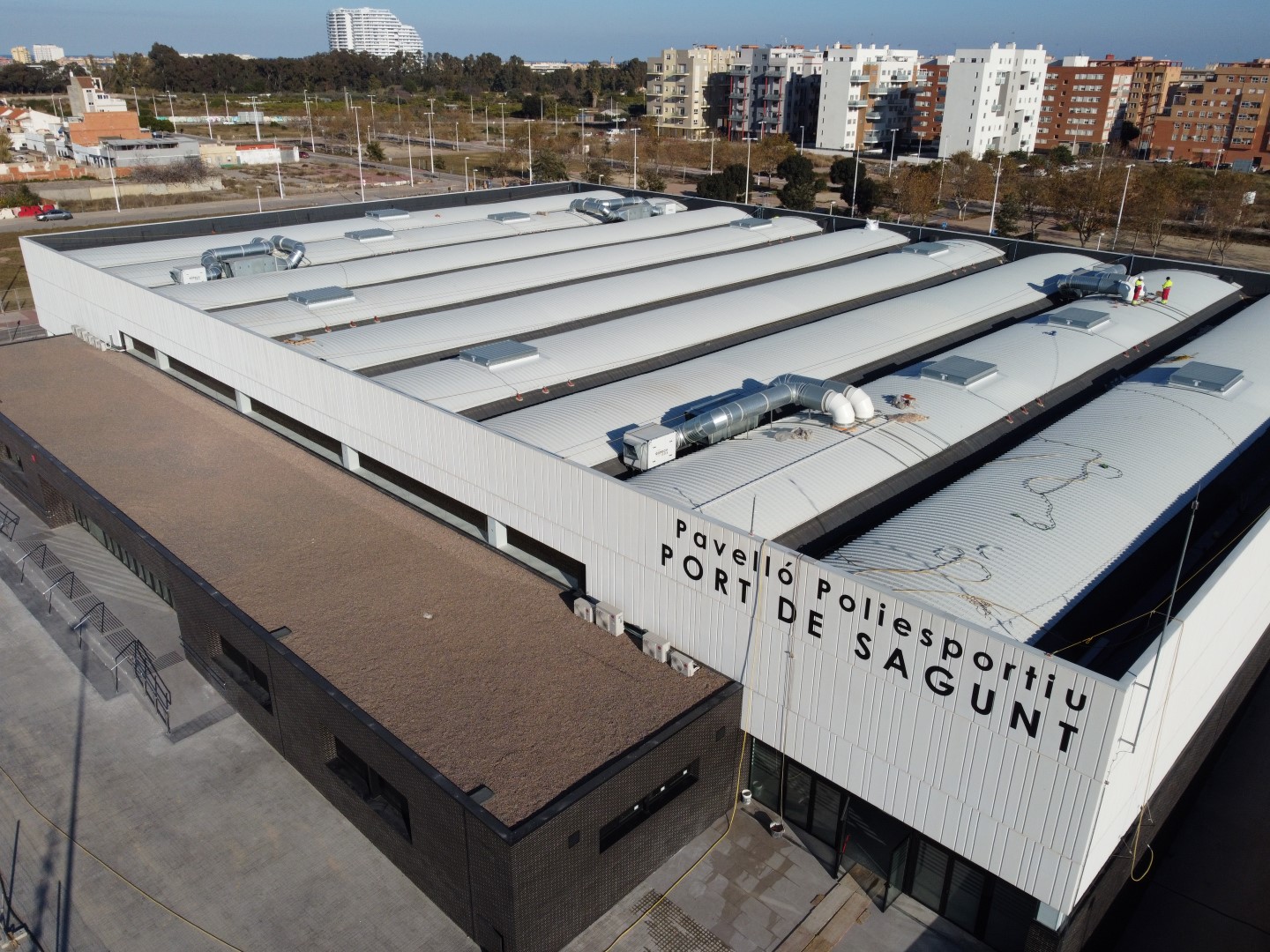

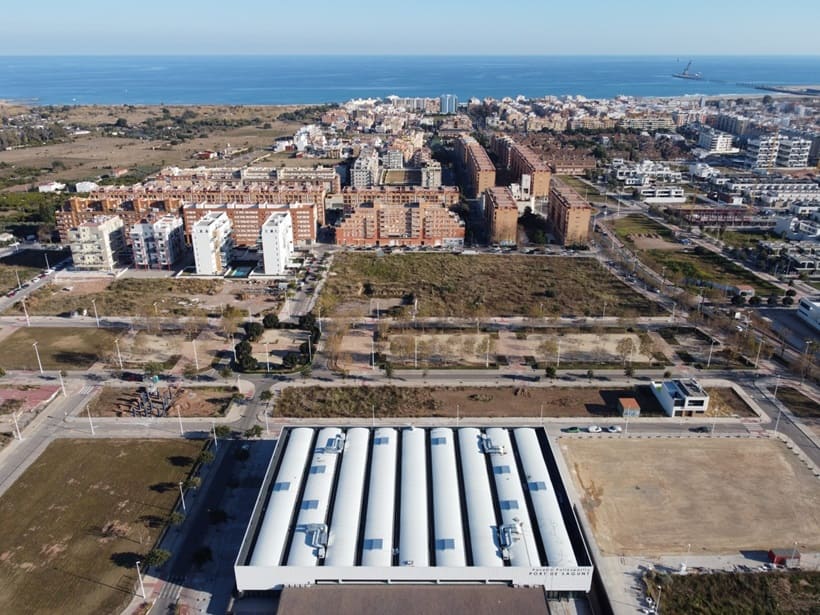

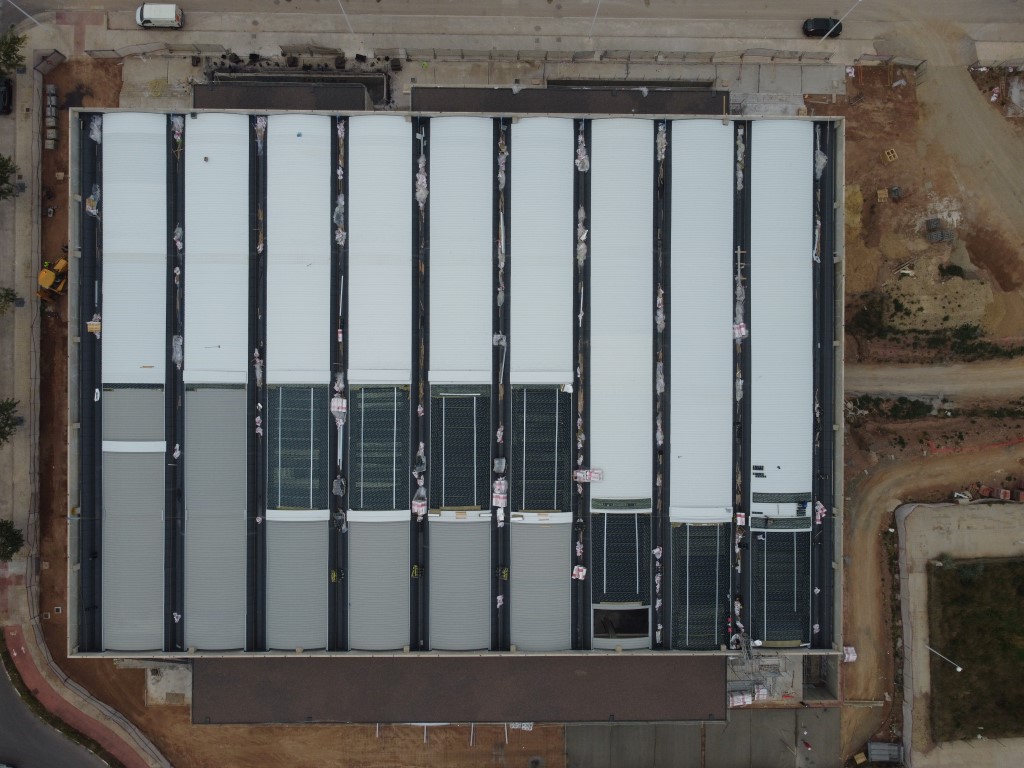

El pabellón deportivo de Puerto de Sagunto se ha realizado con el sistema de cubierta curvada multicapa autoportante de Incoperfil. La cubierta ha combinado una estructura prefabricada de hormigón junto con el perfil metálico curvado INCO 44.4 Curvado con una luz de 6 metros, sin necesidad de apoyos intermedios.

El nuevo pabellón del Puerto de Sagunto ha contado con una inversión de 3,9 millones de euros financiado entre la Generalitat Valenciana y el Ayuntamiento de Sagunto. Este pabellón ha sido diseñado para deportes como el balónmano, baloncesto y fútbol sala en una sola pista central con un aforo de hasta 2.700 espectadores.

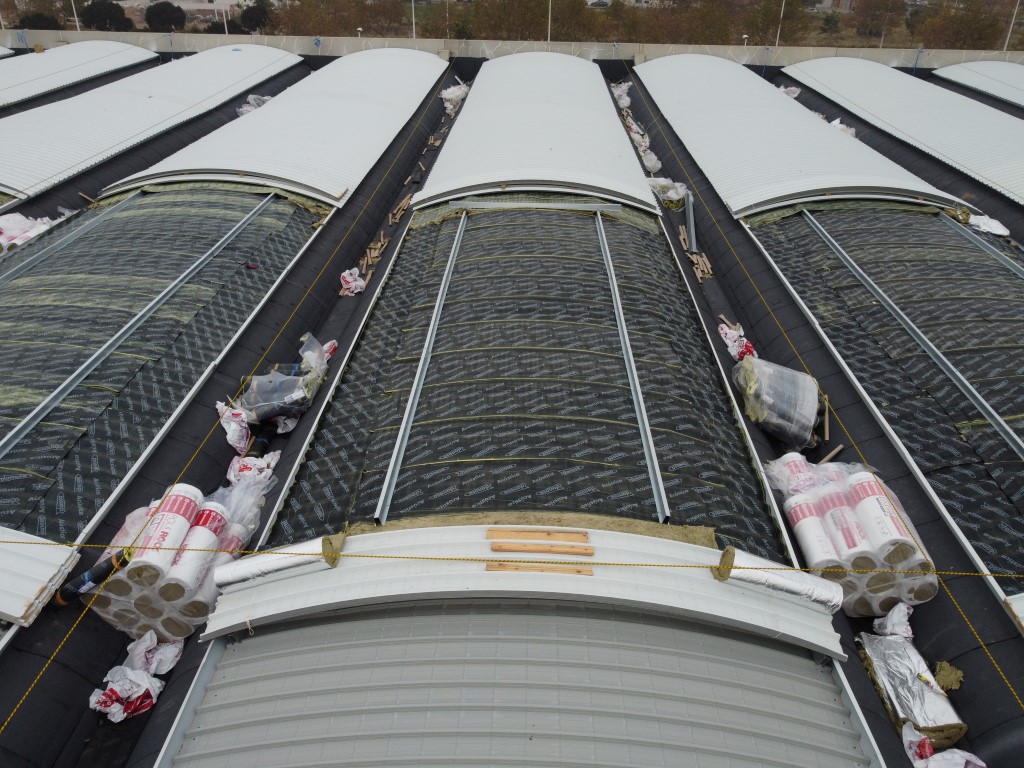

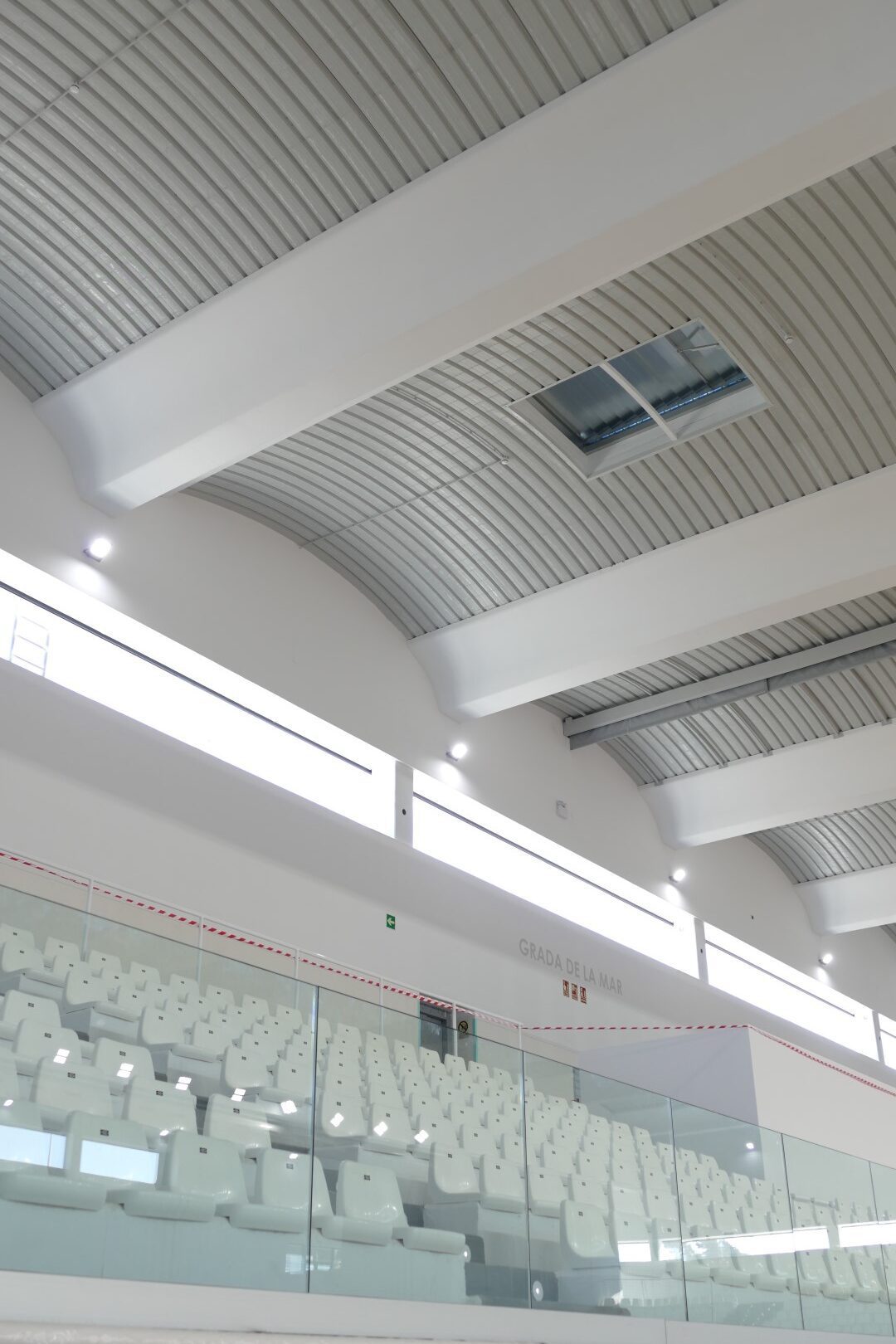

El cerramiento de cubierta ha contado con el sistema de cubierta curvada autoportante multicapa y ha sido ejecutado con perfiles curvados de Incoperfil. La solución está compuesta por el perfil INCO 44.4 Curvado Perforado R3-T6 en la capa inferior para asegurar un buen confort acústico, sobre que que se dispone el aislamiento termoacústico.

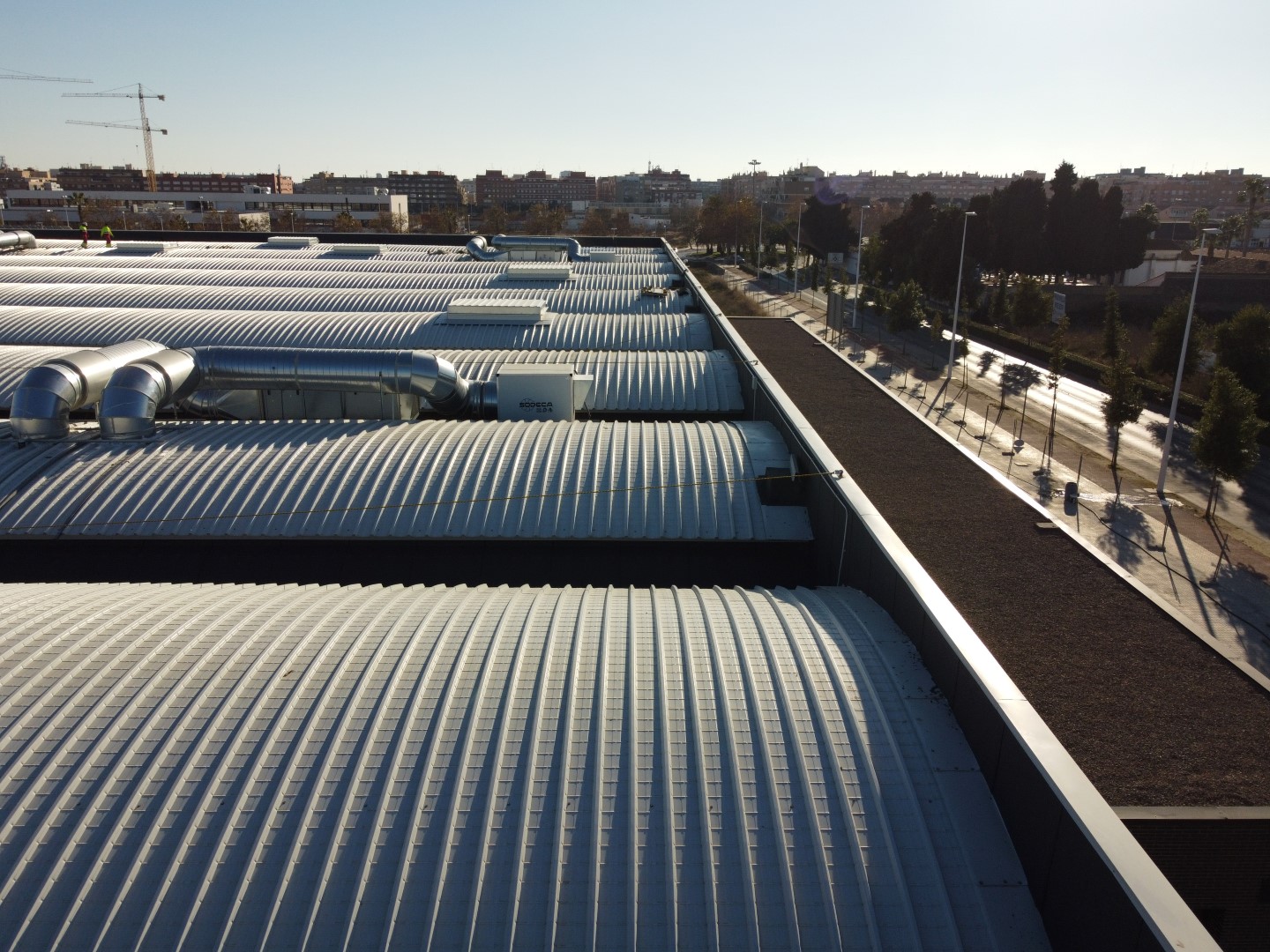

El perfil de cierre superior de la cubierta ha sido el perfil INCO 44.4 Curvado Autoportante en espesor 1,00 mm, este perfil es estructural ya que debido a su geometría y su espesor es el responsable de transmitir las cargas a la estructura.
